天友“远大”之行

2011年6月，天友建筑技术委员会组织各专业总工程师到长沙远大公司参观考察，学习远大公司绿色节能理念和快装建筑成果。远大之行对我们开展绿色节能设计起到了理念和技术方法等诸多借鉴的作用。

一、对远大绿色节能理念与效果的评价
“高端的设备、简约的设施、节能的建筑”是我们对远大公司绿色节能建筑的评价。

  1、高端的设备
远大公司生产世界上一流的溴化锂制冷机组和带净化功能的变频热回收新风机，以及多种个性化高端空调末端（其中几种末端产品已在天友参与设计的泰达展示中心和空港健身中心项目中采用），这些均为性能齐全的新技术高端产品。

  2、简约的设施
简朴的办公区、简单的餐厅布置，出乎人们的意料。办公区的桌椅都是用设备外包装板制成的，屋内无吊顶，而且只有在露天公园才能见到最为普通的塑料座椅，在远大公司处处都能让人感受到绿色、环保、节约的气氛。

  3、节能的建筑
当生产出世界上能效最高的溴冷机产品后，远大又将节能的目光投向跨行业的建筑节能上，以降低源头能耗。在节能建筑方面远大公司做了两件事：一是既有建筑的节能改造，二是为可持续建筑的研发和实施。

  （1）既有建筑改造

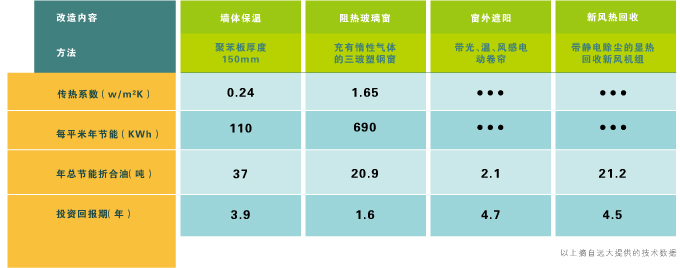

远大既有建筑的节能改造为全国树立了榜样。自2008年开始对远大城内十栋建筑（办公楼、方舟宾馆、职工宿舍、别墅、会所等），进行了隔热节能改造。(详见图表）

办公楼、方舟宾馆、公寓与改造前相比，外墙引起的空调耗能降低85%以上（远大公司提供数据），实现了经济效益、环保效益、社会效益最大化的目的。 远大对既有建筑的改造，为我们进行绿色节能设计提供了可参考和借鉴的技术方法及指标。

  （2）可持续建筑的研发和实施
远大在对“远大城”内的既有建筑进行节能改造并取得突出效果的同时，又致力于节能理念的推广，发明了“可持续钢结构建筑”，即将既有建筑的节能改造的措施整合至钢结构为主体的节能建筑中。

在2010年的上海世博会期间，用时1天建成了低碳的远大馆，实现了9度抗震、6倍节材、5倍节能、20倍净化、1%建筑垃圾、100%工厂制造的超级节能和环保的建筑。

在这之后，远大又用6天时间盖起了1.04万平米的方舟宾馆。有网友调侃说“想象一下你去酒店订房间，结果已经客满了。这时前台小姐对你说：‘请稍等片刻，我们去建一个新的就是了。’这将是怎样的一番情景啊！”远大是一家生活并不奢华，但是追求高品质的节能、高环保，并使其效果达到极致的企业。

通过天友自购的空调
测试仪器对不同
空调系统进行测试、
分析来完成一些科研
课题，摸索温湿度独立
控制空调运行规律。

二、远大之行的启迪与设想—对天友天津公司新楼改造与装修的设想
通过对远大公司的参观学习，我们希望能把一些优良做法运用到天友天津公司新址装修中。天津公司新址条件独特，是位于天津华苑产业园区内的一栋五层独楼。我们希望采用绿色节能理念和措施，使通过改造的新楼成为节能、环保的绿色建筑示范楼，降低后期该楼的运行费用，践行“125战略”中提出“绿建四全战略”的“全公司”。

  设想一：既有建筑改造
（1）调整窗墙比。即开窗面积不宜过大，且加厚墙的保温，减少室内外的传热损失；
（2）外遮阳措施。减少夏季太阳的辐射热，减少空调运行的能耗并节省运行费；
（3）采用密封和阻热性能好的外窗，以减少窗的漏风和传热。

  设想二：电气节能
（1）采用发热较少的灯具（如LED），减少夏季照明所增加的空调能耗；
（2）采用大面积照度小，而工位照度强的个体化照明方式，可做到工位照明人走灯灭。

  设想三：空调节能
（1）空调节能改造的定位与构思
空调节能的定位——以空调展示（多种空调末端）及舒适、节能为主的思路。
空调节能的构思——采用最为节能的温湿度独立控制空调方式，即地板辐射冬供热、夏供冷+独立新风。地板辐射和处理新风的空调水来自不同的能源设备所提供的不同水温，地板辐射冬夏季供水温度分别为40℃和18℃，而处理新风的冬夏季供水温度分别为45℃和7℃。经处理的独立新风不但向室内提供充足的新鲜空气，还承担夏季除湿和冬季加湿的功能。

（2）空调节能改造的具体措施
① 空调的冷热源与空调的保障措施——采用地源热泵水蓄能（蓄冷和蓄热）方式，优点：
Ⅰ 实现夜晚蓄能，白天放能＋主机供冷或供热，以解决地埋管数量不足（可埋管的场地有限）问题；
Ⅱ 减少常规制冷主机的装机容量，节省初投资和运行费用；
Ⅲ 取消常规的冬季市政供热和夏季多联机供冷，每年可降低冬夏季供热空调运行费用约2倍。

② 空调的保障措施—— 一线的开敞式办公区除采用地板供冷、供热＋独立新风外，
还可在不同楼层分别设置一部分低矮式风机盘管或地源水环VRV，或多联机，其优点：
Ⅰ 空调系统启动后能迅速供冷（热）；
Ⅱ 能起到空调备用冷热源的作用；
Ⅲ 可加大夏季高湿气候的室内除湿；
Ⅳ 有人加班时可做到向局部区域供热或供冷（空调大系统关闭，以节省冷源和运行费用）。
不同功能的空调末端和风口的应用——普通风机盘管、变频风机盘管、干盘管、吊顶式诱导器（主动冷梁）、辐射板（被动冷梁）、个性化末端（地板机、高牌机、横厚机、横曲机、毛细管等）。
不同功能的空调风口各具特点——将各种风口应用在建筑中，如各种散流器（圆盘型、线形、条形、筒形）、旋流风口、球形喷口、鼓形喷口、置换风口，以及各种温感风口等。

③ 空调新风和除菌净化（确保公司员工健康）——全部采用节能的热回收换热机组，如溶液式、转轮式全热回收和显热式、板式、热管式等回收。热回收新风机组是理想的节能型新风机组。

调净化可使房间内空气更清新——能有效地去除空气中的氨、甲醛、可吸入颗粒物，能去除房间内的各种异味，并能清除其细菌和病毒，以达到确保公司员工身体健康的作用。

④ 空调的风管道与水管道的优化设置——新型优质风管有：无甲醛玻纤、双面铝箔玻纤、单面彩钢、双面彩钢、酚醛、玻镁、布袋风等，以及传统的镀锌钢板风管，均各具特色，可适应不同工程、不同使用场合的需要。

⑤ 空调的水管道——减少管道的腐蚀和结垢的以塑代钢新的设计理念，制造一个良好的空调水环境。DN100以下选用新型优质塑料管，DN100以上则用沟槽连接的镀锌钢管。用于空调水系统的管材有：对接焊铝塑复合管、玻纤复合管、NF—βPPR管和镀锌钢管。

⑥ 水管道保温——采用橡塑、岩棉、玻璃棉和酚醛等多种保温材料，以展示不同保温材料达到的效果。

⑦ 空调能耗的监控和分析
Ⅰ 对室外空气进行全年的实时监控并记录；
Ⅱ 室内各层、独立控制房间、能源机房总管的供回水管上设超声波能量表，实时监控全年冷热量变化；
Ⅲ 能源机房采用模糊控制方式，使节能运行自动化；
Ⅳ 空调热泵机组、水泵和空气换热机组等用电设备分别计量。
通过能耗分析软件对各系统用电进行按月、季、年的在线瞬时检测和累积分析；监测热泵机组和空调系统的瞬时和全年的综合COP值；根据监测到的室内外空气温度利用能耗分析软件分析得出的数值与监测到的能耗进行比较。

通过天友自购的空调测试仪器对不同空调系统进行测试、分析来完成一些科研课题，摸索温湿度独立控制空调运行规律。通过实时监测空调运行状态和能耗数据，找出办公场所各空调形式运行规律，从而提供有说服力的数据，便于客户决策空调的比选方案。
（空调节能方面所展示的设备，将直接应用运行展示，希望有相同认知的设备厂商，通过我们搭建的技术平台参与到本次展示空调的项目中。）

天友的这些设想，是为了希望能为客户、各院校、同行提供参观、学习的绿色节能建筑实践基地。 但这些设想，有的还需要继续论证，有的还需要与实际情况结合，但我们会做好充分地准备，最大程度地把学到的、想到的应用于实践，为绿色建筑事业而不懈努力。目前天友新办公楼改造方案尚在征集中，如果你感兴趣，欢迎参与进来！
